適用范圍

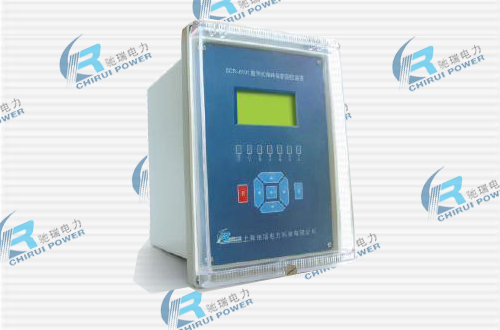

SCR-8122變壓器高后備保護裝置是用于110kV及以下電壓等級的雙圈、三圈變壓器的成套裝置，可集中組屏，也可在開關柜就地安裝，全面支持變配電綜合自動化系統。
功能及特點
1． SCR-8123變壓器后備保護單元主要功能
◆ 二段式復合電壓閉鎖方向過流保護（限時速斷，過流）
◆ 三段式零序電壓閉鎖方向零序過流保護
◆ 過負荷告警
◆ 間隙零序
◆ 零序過電壓
◆ 過負荷啟動通風
2． 輔助功能
◆ PT斷線、PT失壓告警
◆ 母線接地告警
◆ 控制回路斷線告警
◆ 裝置故障告警
◆ 故障錄波
◆ 保護定值和時限的獨立整定
◆ 自檢和自診斷
3． 測控功能
◆ 電量測量（遙測量）：電壓、電流、有功功率、無功功率、有功電能、無功電能、功率因數、電網頻率等
◆ 遙信量：裝置共有14路開入量，其中：12路為采集外部遙信，2路為內部開關量信號
◆ 遙控量：完成1臺斷路器就地或遙控分合閘操作

4． 閉鎖功能

◆ 斷路器就地和遙控操作互為閉鎖且具有防跳功能

5． 通訊功能
◆ CAN總線，以及標準的RS485多機通訊接口
6． 特點
◆ 采用分層分布式設計，可組屏安裝或直接安裝于開關柜上
◆ 封閉、加強型單元機箱，抗強干擾設計，適用于惡劣環境，可靠性高、抗干擾能力強，符合IEC電磁兼容標準
◆ 可以實現遠方定值整定與修改
◆ 事件順序記錄并上傳SOE事件
◆ 漢字液晶顯示，鍵盤操作
◆ 設有獨立的起動元件用來開放繼電器電源，提高裝置的安全性
