產品概述:

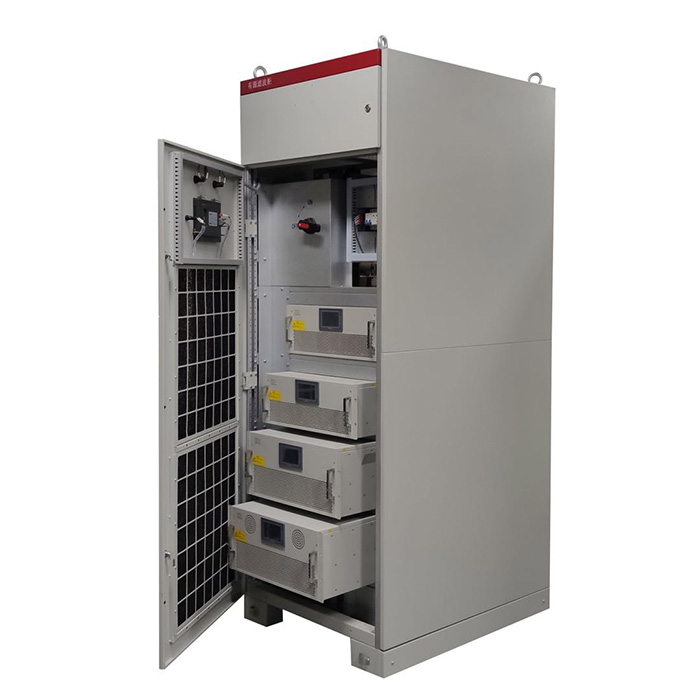

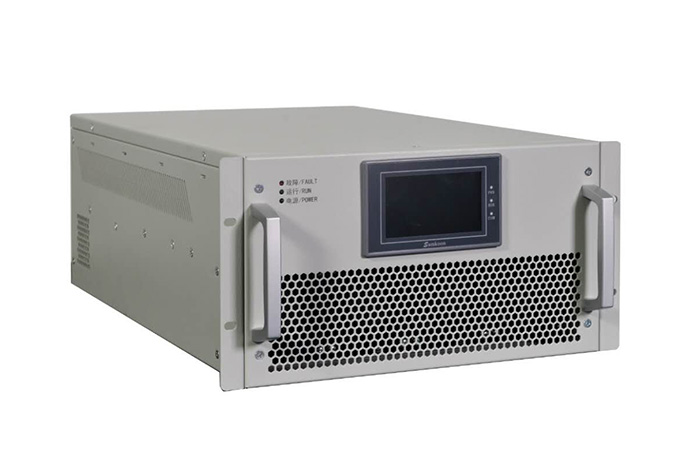

上海馳瑞SCR-APF低壓有源電力濾波裝置是應用于抑制電網諧波、動態無功補償?shù)娜娖?、高功率密度的電力電子產品。該產品具備諧波補償、無功補償、三相不平衡補償?shù)裙δ??？伸`活配置成單一、混合模式的補償方式。可廣泛應用于0.4kV供電系統的電能質量改善。
技術規格:
|
項目 |
項目描述 |
|
|
電氣規格
|
輸入線電壓
|
380V±15%
|
|
相數
|
3相4線；3相3線
|
|
|
頻率
|
50/60±5Hz（可設置）
|
|
|
補償電流（每相）
|
30A~150A(根據機型)
|
|
|
補償諧波階次
|
2~50次（可設置）
|
|
|
功率因數校正
|
-1~+1
|
|
|
電流限制
|
額定輸出電流
|
|
|
并聯運行
|
可8個模塊并聯
|
|
|
模塊功耗
|
<2kW
|
|
|
效率
|
高達97.5%
|
|
|
CT變比范圍
|
150:5~6000:5
|
|
|
通信接口
|
干接點
|
1個EPO
|
|
通信
|
RS485
|
|
|
環境規格
|
使用場所
|
室內，不受陽光直曬，無塵埃，腐蝕性、可燃性氣體，油霧、水蒸汽、滴水或鹽份等
|
|
工作海拔
|
低于1000米，高于1000米時降額使用
|
|
|
存儲溫度
|
-20ºC ~ +70ºC
|
|
|
工作溫度
|
-10ºC ~ +40ºC
|
|
|
濕度
|
小于95％RH，無水珠凝結
|
|
|
振動
|
小于5.9米/秒2（0.6g）
|
|
|
結構
|
防護等級
|
IP20
|
|
顏色
|
7035灰白/黑色（可定制）
|
|
|
尺寸
|
見下節（根據機型）
|
|
|
凈重
|
22kg/38kg/46kg(根據機型)
|
|
|
冷卻方式
|
智能風冷
|
|
產品尺寸:
|
尺寸 (mm) |
機架式 |
壁掛式 |
立式 |
|||||||||
|
30A/ 50A |
75A |
100A |
150A |
30A/ 50A |
75A |
100A |
150A |
30A/ 50A |
75A |
100A |
150A |
|
|
A |
359 |
399 |
484 |
554 |
521.5 |
545 |
611 |
621 |
553 |
616 |
666 |
656 |
|
B |
341 |
381 |
466 |
536 |
500 |
520 |
575 |
585 |
571.5 |
638 |
699 |
689 |
|
C |
315 |
355 |
440 |
510 |
300 |
360 |
300 |
300 |
317.4 |
358 |
443 |
513 |
|
D |
200 |
200 |
232 |
250 |
120.5 |
85.5 |
137.5 |
142.5 |
377.4 |
418 |
503 |
573 |
|
E |
89 |
89 |
89 |
89 |
378 |
419 |
504 |
574 |
202.2 |
202.5 |
234.5 |
251.5 |
|
F |
55.5 |
55.5 |
71.5 |
80.5 |
350 |
390 |
475 |
545 |
140 |
140 |
140 |
140 |
|
G |
534.5 |
615 |
646 |
656 |
315 |
355 |
440 |
510 |
|
|
|
|
|
H |
500 |
555 |
575 |
585 |
200 |
200 |
232 |
250 |
|
|
|
|
|
K |
13 |
13 |
35 |
35 |
|
|
|
|
|
|
|
|
