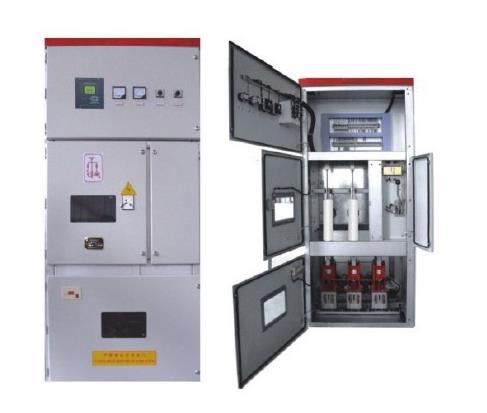

1. 裝置概述：

本產品適用于0.4KV～66KV中性點不接地或經電阻、消弧線圈接地的小電流接地系統?？蓮V泛用于電力系統的發電廠、變電站、水電站及化工、冶金、煤炭、鐵路等大型廠礦企業的供電系統。

2. 適用范圍：

中性點不接地的小電流系統；

中性點經消弧線圈接地的小電流系統；

中性點經電阻接地的小電流系統；

3. 特點:

采用綜合判據選線理論與方法，以暫態原理為主，穩態原理為輔，針對不同系統，應用不同的判據決策理論，確定選線結果，選線精度大大提高;

先進的啟動算法，零序電壓和零序電流雙啟動，正確區分單相接地和母線接地、鐵磁諧振等，使裝置正確、可靠的動作;

自動跟蹤檢測系統零序電流的變化，無需設置，適用范圍廣，長短線不限，并聯運行的出線數不限;

裝置具有完善的自檢和復位功能，不需要整定、調試簡單、維護量小;

具有遠動接口、接地報警功能；同時可增加集選線與保護為一體的跳閘功能、消諧功能、語言報警功能;

4. 工作原理：

小電流接地系統發生單相接地故障后，母線PT開口三角處產生零序電壓，故障線路零序電流等于非故障線路零序電流之和。當被測系統發生單相接地且零序電壓達到整定值（可在5V～100V之間任意選取，一般選為30V）時，裝置將啟動選線程序并將所有被測線路的零序電流和故障母線電壓同時采集進來，然后進行數字濾波以消除干擾。因為故障線路的零序電流為非故障線路零序電流之和。所以，理論上故障線路的零序電流采樣值應為大。但由于CT誤差、信號干擾以及線路長短差別懸殊等原因，故障線路的零序電流采樣值在排序時可能不在第一位，但不會超出前三位。因此在第一步排序時采用“相對幅值”原理取大的。然后利用“相對相位”概念，即各電流之間的方向或電流與電壓之間超前與滯后關系進一步確定前三個之中的哪一個為 故障線路，或者是母線故障。由于采用了“相對幅值”和“相對相位”的雙重判據，因而克服了因系統運行方式變化、接地時電阻大小及線路長短對選線的影響，并且不需整定。

中性點經消弧線圈接地系統一般采取過補償5%～10%，此時若采用基波比方向，則由于電感電流的影響，破壞了故障線路零序電流與非故障線路零序電流相反的規律。 五次諧波感抗比基波感抗擴大了5倍，五次諧波容抗比基波容抗縮小了5倍，此時電感對五次諧波相當于開路，消弧線圈的電流影響可忽略。因此，對于五次諧波電流仍滿足故障線路與非故障線路反向的特點。所以對于中性點經消弧線圈接地系統,裝置采用了五次諧波電流******值及相位雙重判據,仍可以正確判斷接地線路。
