適用范圍

本裝置適用于中小型（2000kW以上）水輪發電機(或汽輪發電機)的發電機轉子接地保護，可集中組屏，也可在開關柜就地安裝，全面支持廠站自動化系統。

功能及特點

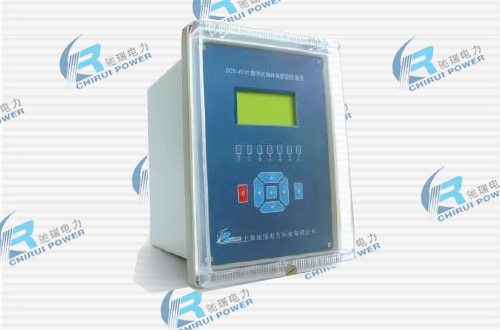

1． SCR-8135發電機轉子接地保護單元主要功能

◆ 轉子一點接地保護

◆ 轉子兩點接地保護

◆ 勵磁低壓保護

2． 輔助功能

◆ 裝置故障告警

◆ 保護定值和時限的獨立整定

◆ 自檢和自診斷

3． 測控功能

◆ 電量測量（遙測量）：勵磁電壓等

◆ 遙信量：裝置共有14路開入量，其中：12路為采集外部遙信，2路為內部開關量信號

◆ 遙控量：完成1臺斷路器就地或遙控分合閘操作，遙控增磁減磁功能

4． 閉鎖功能

◆ 斷路器就地和遙控操作互為閉鎖且具有防跳功能

5． 通訊功能

◆ CAN總線，以及標準的RS485多機通訊接口

6． 特點

◆ 采用分層分布式設計，可組屏安裝或直接安裝于開關柜上

◆ 封閉、加強型單元機箱，抗強干擾設計，適用于惡劣環境，可靠性高、抗干擾能力強，符合IEC電磁兼容標準

◆ 可以實現遠方定值整定與修改

◆ 事件順序記錄并上傳SOE事件

◆ 漢字液晶顯示，鍵盤操作

◆ 設有獨立的起動元件用來開放繼電器電源，提高裝置的安全性
