SCR-8000廠站綜合自動化系統監控軟件采 用WINDOWS 2000/NT開發平臺。監控系統是系統中主要的人機接口，整個電站監控的核心，它通過通訊網絡獲得全站信息，并進一步加工處理，向值班人員及調度系統提 供所需的各種數據，做出必要的記錄和控制。該系統性能安全可靠、運行穩定、功能完善、組態靈活、便于擴建、界面有限、使用與維護方便。并且能夠與微機消弧 消諧裝置，小電流接地選線裝置等其他智能設備通訊。

實時計算各回路的有功功率、無功功率、功率因數、頻率。

實時計算各回路的有功，無功******值、最小值及平均值。

計算每日、每月母線電壓最高、最低與平均值。

實時采集各回路的電流。

歷史數據存儲：系統主站設有歷史數據庫，保留全部監測量，一月內720小時、一月內每日和一年內每月的統計數據，以及重要事故、操作記錄保存的時間，各歷史數據及在線查詢、顯示，保存時間可在線修改。

所有畫面可用鼠標進行圖形漫游。

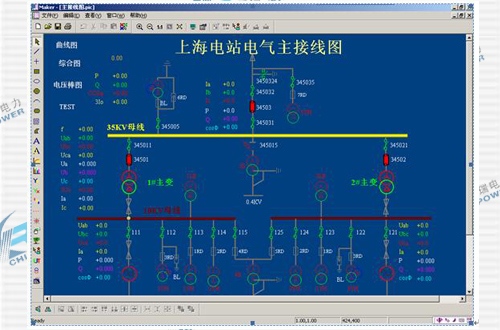

接線圖：實時顯示全站電氣主接線、按電壓等級劃分的分接線圖、按單元?jiǎng)澐值膯卧泳€圖。在圖中實時顯示主要設備的運行工況、潮流方向及各種實時參數。

工況圖：包括日常數據，電度顯示，選點召喚等畫面。

棒圖：有電流棒圖，負荷棒圖等實時刷新顯示圖。

曲線：有故障數據追憶曲線，電壓曲線，負荷曲線等。

一覽表：事故信號一覽表，操作記錄一覽表，保護定值一覽表。

實時顯示斷路器、刀閘的實際位置。

記錄顯示控制管理功能的內容

記錄顯示監測功能的內容

能調出顯示各種圖表及曲線，如電壓棒圖、負荷曲線、動態趨勢曲線、歷史趨勢曲線等；

報文顯示：可監視監控計算機與MAS之間的通訊報文。

顯示當前告警及歷史告警。

能按時序查詢顯示事件順序記錄。

系統打印功能有隨機打印和定時打印兩類，隨機打印是自動記錄故障、事故情況下，以及操作時的事件，并響應手動選擇的各打印功能，定時打印是專用于定時報表的打印。本系統主要項目有：

現場工況打印。

事故、故障及操作控制項目的自動打印，成組或選擇打印。

負荷曲線、溫度曲線、趨勢曲線打印。

歷史數據選擇打印。

運行日志，包括日?qǐng)?bào)表、月報表打印。

屏幕拷貝打印。各種隨機選擇打印。

用鍵盤、鼠標實現對各斷路器進行遙控操作。操作時具有“命令-返校-（執行/取消）”功能，設定密碼。當操作失敗后或操作異常時，告警并自動退出操作。

操作指南：每個操作畫面均有操作指南（HELP）用于推出幫助窗口，詳盡說明本畫面各項操作方法及注意事項。

設置預告信號和事故信號，并產生不同的聲光信息，自動推出相應畫面，對應事故、故障設備的圖形發生變位，窗口提示事件內容。

遙測量越限記錄、發出警告信號。

斷路器故障跳閘（狀態量故障變位）報警。

單相接地故障報警。

各級保護及自動裝置動作報警。

控制回路斷線報警。

直流系統裝置異常報警。

站用電失壓信號。

微機保護、微機監控及遠動設備異常報警。

主工作站允許對系統內電量參數進行設置和修改，以適應變電站內多種運行方式，但根據重要性可進行特權口令校核，如變比修改、保護定值修改等。

人工參數的置入、模擬圖及相關圖的生成修改。

打印報表生成及修改保護配置與定值管理。

通訊分為站內通訊和遠動通訊。

站內通訊：站內各單元箱采用總線通訊網絡，通訊介質采用屏蔽雙絞線。站內主變本體智能通訊單元，微機直流系統，智能計量系統和其它智能系統，根據它們各自的標準或非標準的協議（規約），通過通訊服務器和交換機實現規約轉換和組網通訊。

遠動通訊：與預留調度接口。

計算機監控系統定期以廣播命令與微機保護單元對時,保持系統時間的統一.

通道具有擴展性?？蓪?shí)現與下列設備接口：

與電能計量系統接口；

與微機直流電源自動監控裝置接口；

與小電流接地選線裝置接口；

與微機消弧消諧裝置接口；

與調度端自動化系統接口；

具有在線參數化、規約選擇、通道工作方式選擇等功能；

支持CDT、POLLING、DNP3.0等部頒標準型及增強型規約（可在線設置）；

可實現點對點、點對多點方式；

采用標準RS485接口方式

維護功能是指負責管理變電所微機監控系統的工程師或制造商通過后臺維護口對該系統進行的診斷、排障、管理、擴充等工作。主要包括：

數據庫維護

圖形畫面維護，能在線生成、編輯、修改和定義;

微機監控系統的故障診斷。
