（一）產品概述
SCR-GY系列光學（電子式）電壓互感器是基 于Pockels效應而發展的新型電子式互感器，性能指標完全符合國際標準（IEC60044-7）和國家標準（GB/T 20840.7），可以廣泛用于數字化變電站中的繼電保護裝置、監控測量裝置、計量設備及故障錄波裝置的電壓數據采集。
（二）產品結構
SCR-GY系列光學（電子式）電壓互感器產品主要有光學傳感單元、電氣單元及連接光纜組成，光學傳感單元尺寸結構靈活，可方便地應用于獨立式、GIS嵌入式等各種應用方式。
（三）主要技術參數
|
序號 |
項目 |
指標 |
|
1 |
額定電壓 |
10kV~1000kV |
|
2 |
額定頻率 |
50 Hz |
|
3 |
準確級 |
測量0.2保護3P |
|
4 |
二次供電電源 |
110V或220V DC ±20%, <30W |
|
5 |
采樣頻率 |
80~256點/周波 |
（四）使用環境條件
1. 環境溫度：5℃～＋45℃（戶內）；-40℃～＋70℃（戶外）；
2. 相對濕度：95%（日平均）；90%（月平均）。
（五）性能特點
1. 一次側與采集處理電路完全 “光隔離”，一次側電磁干擾不會串入二次側的電路，可靠性、安全性高；
2. 基于Pockels電光效應原理，完全避免了鐵磁諧振現象；
3. 光學傳感單元體積小，方便與GIS等一次設備集成安裝。
4. 光通信避免了傳統模擬二次信號傳輸過程中的電磁干擾和信號損失；
5. 絕緣方式簡單，采用SF6氣體絕緣，在電壓等級越高的應用場合，優勢也越明顯；
6. 安全性高，綠色環保，無二次短路危險，無爆炸危險，節省金屬材料，運輸成本低，占地面積少，安裝維護簡單；
7. 高測量精度，高測量帶寬，寬動態范圍，抗環境電磁干擾能力強。
（六）應用方式a
1. SCR-GYXXXQ型嵌入式OVT
2. SCR-GYXXXG型罐體式OVT

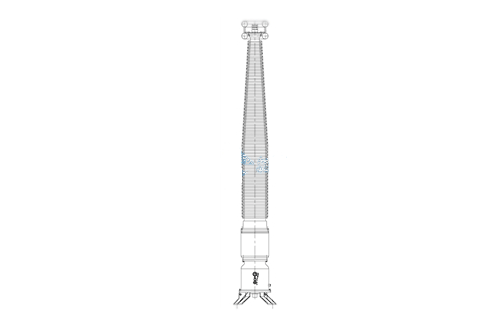

3. SCR-GYXXXZ型獨立式OVT（AIS式）OVT
