（一）產品概述

SCR-GL系列全 光纖電流互感器是基于法拉第磁光效應而發展的新型電子式互感器，性能指標完全符合國際標準（IEC60044-8）和國家標準（GB/T 20840.8），可以廣泛用于智能變電站中的繼電保護裝置、監控測量裝置、計量設備及故障錄波裝置的電流數據采集，從2009年開始，產品已大量運行。

（二）產品結構

全光纖電流互感器為無源式互感器，由敏感環、電氣單元和連接光纜組成，敏感環尺寸結構靈活，可方便地應用于獨立支柱式、GIS嵌入式、與其他一次設備集成式等各種應用方式。

（三）主要技術參數

（四）使用環境條件

1. 環境溫度：-5℃～＋45℃（戶內）；-40℃～＋70℃（戶外）；

2. 相對濕度：95%（日平均）；90%（月平均）。

（五）性能特點

1. 一次側與采集處理電路完全 “光隔離”，實現高壓隔離的同時，一次側電磁干擾不會串入二次側的電路，避免了羅氏線圈采集電路易受電磁干擾的問題；

2. 可以準確、及時地診斷出自身故障從而屏蔽錯誤數據，避免造成保護誤動；

3. 光纖敏感環結構及安裝方式靈活，可集成安裝在GIS、斷路器等一次設備上；

4. 可以零電位安裝，無動、熱穩定問題，無二次開路危險；

5. 能夠不失真?zhèn)髯円淮坞娏?，包括直流與高次諧波，可用于高壓直流輸配電系統。

（六）應用方式

1. SCR-GLXXXG型套管式FOCT

2. SCR-GLXXXF型附著式FOCT

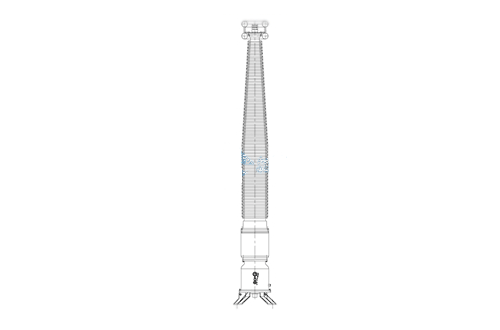

3.SCR-GLXXXZ型獨立式（AIS式）FOCT
