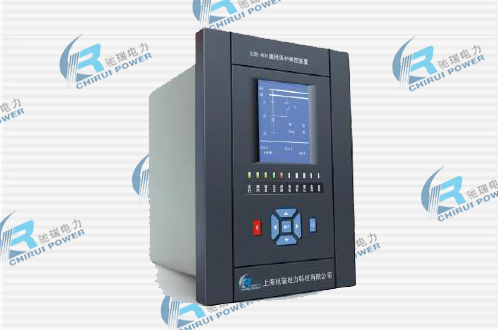

SCR-A01是SCR-A系列產品中通用性強、應用面廣的通用型保護測控裝置，能適用于110kV及以下電壓等級非直接接地電網的各類電氣設備和線路的主保護或后備保護。通常采用SCR-A01一種型號產品就能滿足變電站要求的保護和自動化功能，減少了維護工作量和備品備件。

應用范圍：

進線保護及測控

出線保護及測控

母聯保護及測控

進線或母分備自投保護及測控

變壓器保護及測控（無差動保護要求）

高壓電動機保護及測控（無差動保護要求）

高壓電容器保護及測控

高壓電抗器保護及測控

發電機后備保護及測控

主變低壓側后備保護及測控

工作電源：

電壓范圍：交流或直流85~265V

頻率范圍：40Hz~60Hz

正常功耗：10W

功耗：15W

電源跌落：200ms

交流電流：

額定電流：5A、1A（訂貨時注明）

功率消耗：< 0.5VA

測量線性范圍：0.002In ~ 1.2In

保護線性范圍：0.01In ~ 24In

交流電壓：

額定電壓：100/√3 V

功率消耗：< 0.5VA

線性測量范圍：0.2V~ 120V

頻率：

額定頻率：50Hz

測量范圍：45.00Hz ~ 55.00Hz

輸出接點能力：

連續通電：6A

接通電流：30A

分斷能力（跳閘）：

分斷能力（信號）：

動作時間：< 5ms

開關量輸入：

電壓額定值：220VDC或AC 允許偏差±20%，24VDC 允許偏差±20%

消耗電流： < 3mA

濾波時間：0ms ~ 999ms可設

穩態保護及控制的動作精度：

電流元件：±3%

電壓元件：±3%

相角：±1°

頻率元件：±0.01Hz

滑差： ±0.1Hz/S

時間元件：±20ms（1.2倍整定值，包括出口時間）

固有動作時間：30ms

反時限曲線計時：±3%±40ms

過量返回系數：0.98

欠量返回系數：1.02

通信：

RS485： 波特率 1200、2400、4800、9600、19200、38400可選

光纖：ST型連接器，可用單?；蚨嗄５牟ＡЧ饫w，可選波特率與RS485相同，典型通訊距離可達40kM(單模）或2km（多模）

CAN口：支持CAN2.0A和CAN2.0B的11位ID標準幀，波特率50k、100k、125k、250k、500k、1M可選

IRIG-B輸入：

RS422或TTL：采用RS422電氣標準或TTL電平接收IRIG-B非調制信號

TTL接收負載：< 2mA

測量及計量精度：

相電流：±0.2%

電壓：±0.2%

相角：±0.5°

功率因數：±0.2%

頻率：±0.01Hz

直流量：±1%

功率：±0.5%

電度：±0.5%

環境溫度及濕度：

運行溫度范圍：-20℃ ~ +65℃

運行及存儲溫度：-35℃ ~ +80℃

濕度：15%~ 95%，不結凝

絕緣性能：

回路和地之間：2.5kV/50Hz，1分鐘（弱電回路1kV）

獨立回路之間：2.5kV/50Hz ，1分鐘

沖擊耐壓：±5kV(1.2/50us，0.5J)

絕緣電阻：> 500M ,500V兆歐表

電磁兼容：

脈沖群干擾：IEC 60255-22-1 3級（100kHz，1MHz，2.5kV共模及1kV差模）

抗靜電放電：IEC 60255-22-2 4幾（±8kV接觸放電，±15kV空寂放電）

抗工頻磁場干擾：IEC 61000-4-8 5級（100A/m）

抗輻射電磁場干擾：IEC 60255-22-3 3級（10V/m）

快速瞬變干擾：IEC 60255-22-4 4級（±4kV，5kHZ）

抗雷擊浪涌干擾：IEC 1000-4-5 4級 （±4kV共模，±2kV差模）
