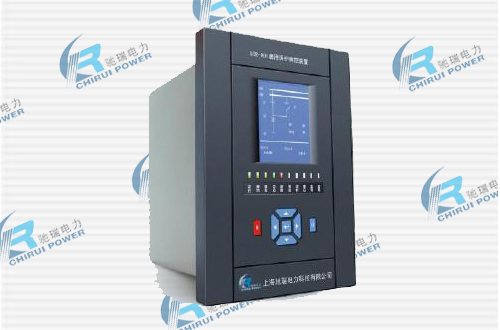

適用于110kv及以下電壓等級的兩圈變壓器、三圈變壓器、發電機、電動機主保護，配合SCR-A01通用保護測控裝置，提供完整和高可靠性的保護。

應用范圍：

變壓器差動保護

發電機差動保護

工作電源：

電壓范圍：交流或直流85~265V

頻率范圍：40Hz~60Hz

正常功耗：10W

功耗：15W

電源跌落：200ms

交流電流：

額定電流：5A、1A（訂貨時注明）

功率消耗：< 0.5VA

測量線性范圍：0.002In ~ 1.2In

保護線性范圍：0.01In ~ 24In

交流電壓：

額定電壓：100/√3 V

功率消耗：< 0.5VA

線性測量范圍：0.2V~ 120V

頻率：

額定頻率：50Hz

測量范圍：45.00Hz ~ 55.00Hz

輸出接點能力：

連續通電：6A

接通電流：30A

分?jǐn)嗄芰Γㄌl）：

分?jǐn)嗄芰Γㄐ盘枺?

動作時間：< 5ms

開關量輸入：

電壓額定值： 220VDC或AC允許偏差±20%，24VDC 允許偏差±20%

消耗電流： < 3mA

濾波時間：0ms ~ 999ms可設

穩態保護及控制的動作精度：

電流元件：±3%

電壓元件：±3%

相角：±1°

頻率元件：±0.01Hz

滑差： ±0.1Hz/S

時間元件：±20ms（1.2倍整定值，包括出口時間）

固有動作時間：30ms

反時限曲線計時：±3%±40ms

過量返回系數：0.98

欠量返回系數：1.02

通信：

RS485： 波特率 1200、2400、4800、9600、19200、38400可選

光纖：ST型連接器，可用單模或多模的玻璃光纖，可選波特率與RS485相同，典型通訊距離可達40kM(單模）或2km（多模）

CAN口：支持CAN2.0A和CAN2.0B的11位ID標準幀，波特率50k、100k、125k、250k、500k、1M可選

IRIG-B輸入：

RS422或TTL：采用RS422電氣標準或TTL電平接收IRIG-B非調制信號

TTL接收負載：< 2mA

測量及計量精度：

相電流：±0.2%

電壓：±0.2%

相角：±0.5°

功率因數：±0.2%

頻率：±0.01Hz

直流量：±1%

功率：±0.5%

電度：±0.5%

環境溫度及濕度：

運行溫度范圍：-20℃ ~+65℃

運行及存儲溫度：-35℃ ~+80℃

濕度：15% ~95%，不結凝

絕緣性能：

回路和地之間：2.5kV/50Hz，1分鐘（弱電回路1kV）

獨立回路之間：2.5kV/50Hz ，1分鐘

沖擊耐壓：±5kV(1.2/50us，0.5J)

絕緣電阻：> 500M ,500V兆歐表

電磁兼容：

脈沖群干擾：IEC 60255-22-1 3級（100kHz，1MHz，2.5kV共模及1kV差模）

抗靜電放電：IEC 60255-22-2 4幾（±8kV接觸放電，±15kV空寂放電）

抗工頻磁場干擾：IEC 61000-4-8 5級（100A/m）

抗輻射電磁場干擾：IEC 60255-22-3 3級（10V/m）

快速瞬變干擾：IEC 60255-22-4 4級（±4kV，5kHZ）

抗雷擊浪涌干擾：IEC 1000-4-5 4級 （±4kV共模，±2kV差模）
